El nuevo conector BNC CC906 es capaz de trabajar con señales 4K-UHD de 12G-SDI. Se une así a la familia de conectores Emelec VíasCom CC900 diseñados especialmente para los cables hábiles con el fin de trabajar con señales 4K hasta 60 imágenes por segundo.

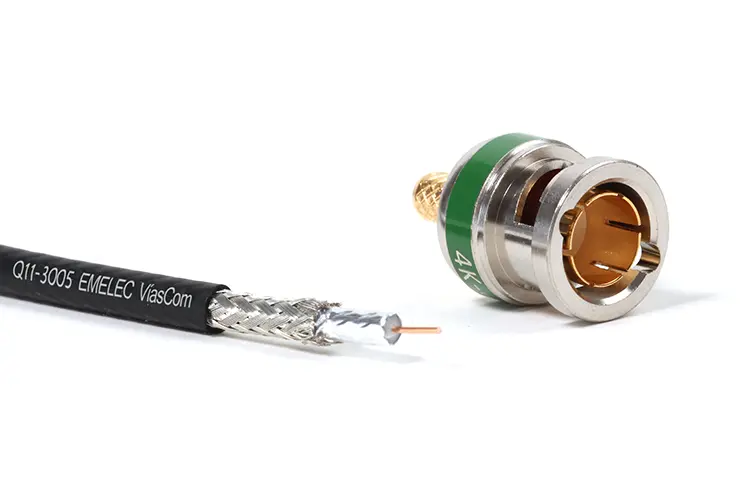

Este conector BNC CC906 ha sido diseñado para acoplarse al cable de vídeo SDI Q11-3005N, una combinación cable-conector ideal para usarse en longitudes cortas tipo patch debido el pequeño tamaño y a la flexibilidad de este cable.
Características principales
- 4K-UHD: Diseñado para trabajar con las señales SDI de ultra alta definición 4K-UHD, ofreciendo un perfecto rendimiento a frecuencias de hasta 12 GHz (12G-SDI).
- Materiales de alta calidad: Fabricado en latón (aleación de cinc y cobre), con acabados niquelados y cuerpo y pines bañados en oro. Gracias al uso de estos materiales, el conector ofrece una atenuación y pérdidas de retorno inferior a las de sus homólogos de cinc.
- Máquinas CNC: El uso de estas máquinas en la construcción del conector lo dotan de robustez, semejanza y evita pequeñas impurezas que puedan afectar negativamente a su rendimiento.
- Hecho a medida: El conector CC906 está diseñado a medida para el cable de vídeo digital Q11-3005N. Esto proporciona al cable ensamblado una uniformidad de la impedancia característica de 75Ω en todo el margen de frecuencias hábiles aprovechando al máximo sus capacidades.
La presentación del conector CC906 es en bolsa individual:

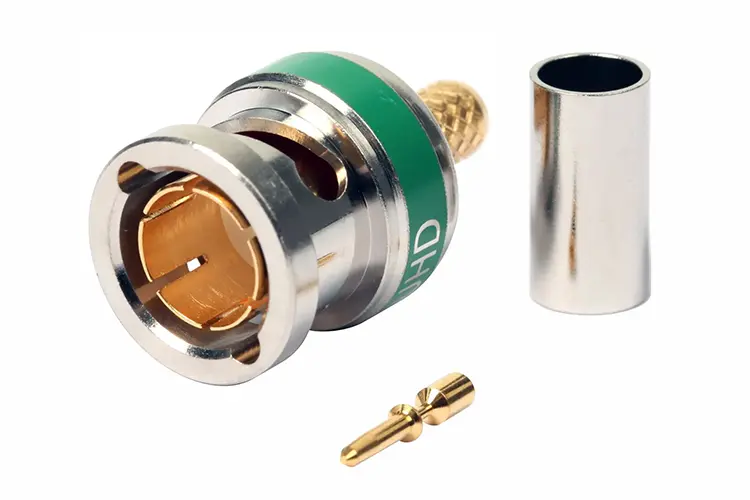

CC 906 – Conector BNC 75Ω 4K-UHD - Ø 0,58 / 2,70 / 4,50 mm
Cable SDI Q11-3005N 4K-UHD compatible
Q11-3005N – Vídeo Digital Coaxial 75Ω SDI / HDTV / 3G-SDI / 4K
Construcción:
- Conductor: Cobre pulido BC 99,95%
- Sección: 0,27 mm²
- Filástica: 1/0,584 mm
- Aislamiento: FHDPE Ø 2,70 mm
- Pantallas: Cinta Al unida al dieléctrico + Trenza TC 100% cobertura
- Cubierta: PVC-FR Ø 4,50 mm
- Color cubierta: Negro

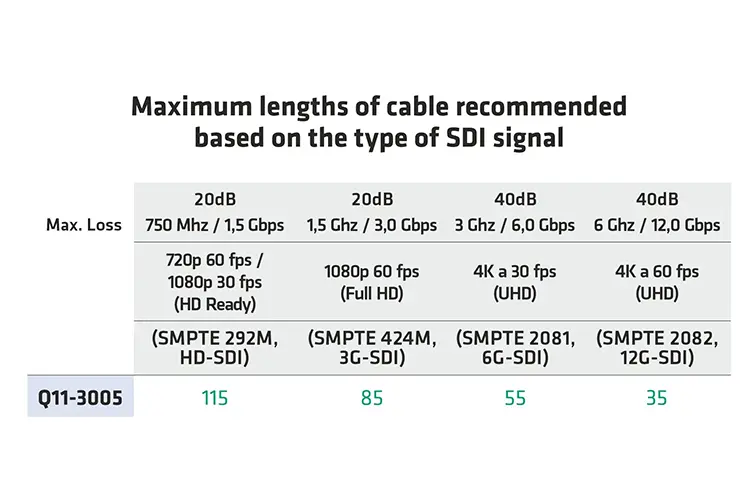

Distancias máximas en metros según señal SDI
