Emelec presenta un nuevo cable diseñado especialmente para el control de cámaras PTZ donde se requiere de la transmisión de una señal de vídeo SDI junto con una señal de red para el control.

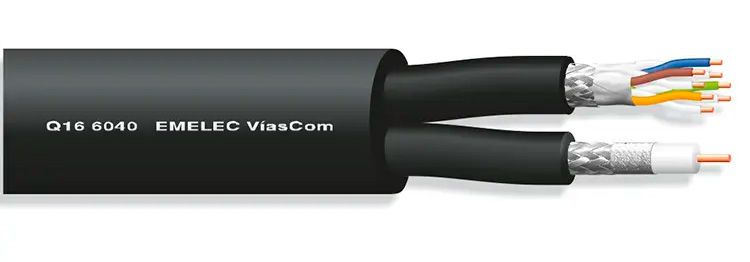

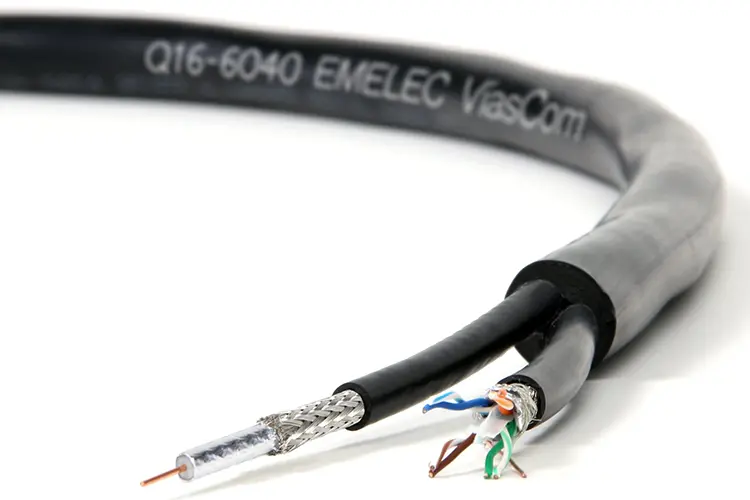

El cable está compuesto por un cable SDI Q11-3006 y un cable Categoría 6 SF/UTP 4x2x23AWG dentro de una cubierta global de PVC. Los conductores son de cobre libre de oxígeno y ambos cables disponen de un doble apantallamiento con una cinta de aluminio y una trenza de cobre estañado. Sus cubiertas son de color negro, igual que la cubierta exterior.
|
||
|
||
|
||
|
||
|
||
La presentación del cable Q16-6040 puede ser tanto al corte por metros como en bobinas de madera 250 metros.
Aplicaciones y características técnicas
- Transmisión de vídeo y control de cámaras PTZ.
- Medias y largas distancias.
- Instalaciones fijas o móviles.
- Confeccionado de conexiones.

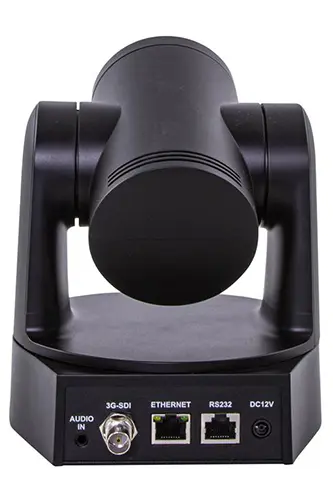

Uso en Cámaras PTZ
De cámaras tipo PTZ existen muchos modelos distintos que se diferencian por sus características que pueden ser muy diversas como la resolución y el formato del vídeo en el que trabajan, tipos de entradas y salidas de conectores con los que son compatibles, cantidad de zoom que ofrecen, entre otras.
Aun así, todas ellas tienen en común que tienen dos ejes, uno vertical y otro horizontal para rotar sobre si mismas. Esto permite al usuario controlar el movimiento de la cámara en todas direcciones e incluse acercar o alejar la imagen en los modelos con zoom.
Actualmente, los nuevos modelos que se encuentran disponibles en el mercado son digitales y con opción IP que permite tanto la recepción de imágenes a distancia como el control de la cámara mediante in IP Joystick.
Para ello, es necesario de un cable de vídeo SDI junto con un cable de red LAN y aquí es donde gana protagonismo nuestro nuevo cable Q16-6040.
Solo con una manguera Q16-6040 es posible llevar tanto la señal SDI como la señal LAN en una sola tirada sin la necesidad de utilizar distintos cables de forma individual para cada propósito.
Además, el cable Q16-6040 también es compatible con las cámaras que permiten la alimentación mediante PoE (Power over Ethernet).
| Construcción | ||||
| Vídeo SDI (Q11-3006) | Cat.6 SF/UTP | |||
|
- Conductor: Cobre líbre de oxígeno OFC |
- Conductores: Cobre líbre de oxígeno OFC - Filástica: 1/0,57 mm - Aislamiento: Foam/Skin HDPE Ø 0,98 mm - Colores: Tabla LAN - Pantalla global: Cinta Al y Trenza OFC TC 100% cobertura - Cubierta: PVC-UL Flexible Ø 6,00 mm - Color: Negro |
|||
| Cubierta Global - Cubierta exterior: PVC-UL Flexible Ø 16,00 m - Color: Negro |
||||

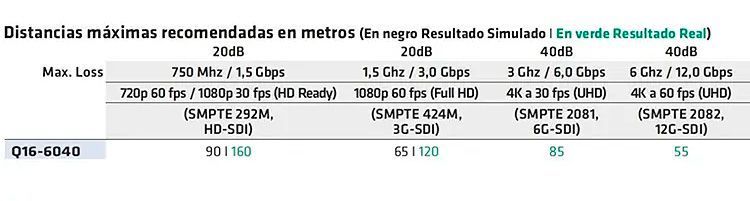

Distancias máximas según señal SDI
Conectores BNC compatibles
| CC 912 – Conector BNC 75Ω 4K-UHD - Ø 0,80 / 3,75 / 6,00 mm | CC 812 – Conector BNC 75Ω HD-SDI / 3G-SDI - Ø 0,80 / 3,75 / 6,00 mm | |||
 |
 |
 |
||
| CC 912/B - Conector BNC 75Ω 4K-UHD Negro - Ø 0,80 / 3,75 / 6,00 mm |
Conectores RJ45 compatibles
| CL512 – Conector RJ49 con contactos dorados en 50µ | ||
 |
 |
|

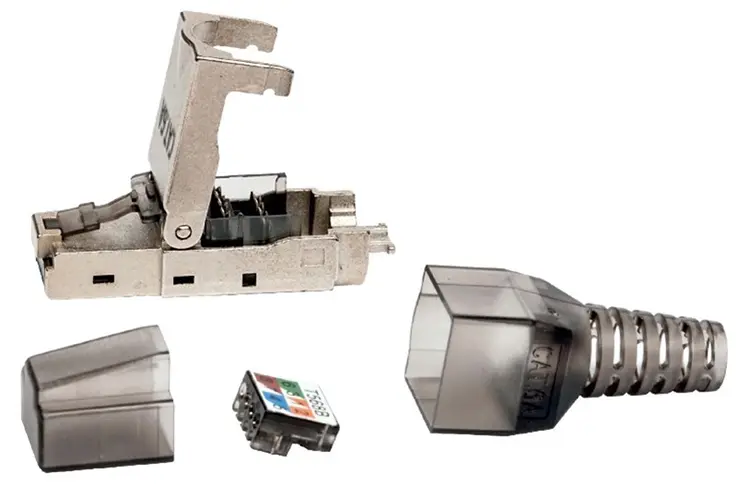

| CL 516 – Conector RJ49 Toolless con contactos dorados en 50µ | ||
