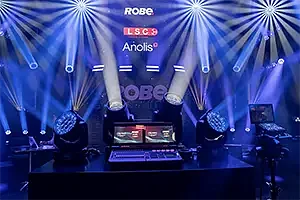

Al entrar en un pabellón de conciertos, un teatro o cualquier gran producción en directo, resulta evidente que los sistemas de iluminación actuales deben hacer mucho más que iluminar un escenario.
Se espera que puedan instalarse con rapidez, simplifiquen las tareas de mantenimiento y funcionen de forma estable bajo calendarios de producción cada vez más exigentes.
Esta evolución no solo ha transformado las luminarias, sino también la infraestructura que las sustenta. El cableado ha dejado de ser un elemento pasivo y prácticamente invisible para convertirse en una parte fundamental de la ingeniería del sistema, con una influencia directa sobre la eficiencia de la instalación, la fiabilidad y el rendimiento a largo plazo.
Distribución de potencia en sistemas LED
Una primera consecuencia de esta transformación afecta a la distribución eléctrica. La rápida implantación de la tecnología LED ha dado lugar a una gran variedad de arquitecturas de luminarias, cada una de ellas con diferentes requisitos de alimentación.
Los cables de dos conductores continúan siendo adecuados para luminarias sencillas, mientras que las versiones de tres conductores se utilizan habitualmente cuando es necesaria una conexión de tierra de protección. Las construcciones de cuatro conductores simplifican las instalaciones RGB y los cables de cinco conductores ofrecen una solución práctica para sistemas RGBW y otras luminarias multicanal.
Estas configuraciones permiten reducir el número de tendidos, mantener las instalaciones más ordenadas y facilitar futuras intervenciones. La elección correcta del número y la sección de los conductores también contribuye a controlar la caída de tensión, simplificar el mantenimiento y crear infraestructuras que puedan ampliarse conforme evolucione el sistema.
Integración de alimentación y control
El siguiente paso consiste en integrar la alimentación eléctrica y las señales de control. Las cabezas móviles y las luminarias inteligentes necesitan simultáneamente una alimentación estable y una comunicación DMX fiable.
Tradicionalmente, ambos servicios se distribuían mediante cables independientes, lo que incrementaba la complejidad del montaje, el número de conectores y los posibles puntos de fallo.
Los cables híbridos permiten transportar la alimentación y la señal DMX a través de una misma cubierta. Además de reducir los tiempos de instalación, facilitan el tendido, disminuyen las tensiones mecánicas asociadas a los procesos continuos de montaje y desmontaje y ayudan a mejorar la fiabilidad general del sistema.
Para empresas de alquiler, producciones en gira e integradores, la reducción del número de líneas también puede traducirse en una logística más sencilla, un inventario más compacto y una mayor agilidad durante la preparación del material.
Flexibilidad y resistencia mecánica
El comportamiento mecánico del cable es otro aspecto determinante. En instalaciones interiores, las cubiertas flexibles de PVC blando facilitan la manipulación, el enrollado y el uso frecuente.
Las aplicaciones de exterior y las producciones itinerantes plantean, en cambio, exigencias adicionales. En estos entornos se requieren compuestos capaces de resistir la abrasión, los aceites, la humedad, las variaciones térmicas y unas condiciones meteorológicas potencialmente adversas. Para estas aplicaciones, las cubiertas de caucho NBR aportan una mayor protección mecánica y ambiental.
Soluciones para alimentación LED y señal DMX
Esta filosofía de diseño está presente en la gama de cables para iluminación desarrollada por Tasker.
La familia de cables de alimentación LED TSK1170–TSK1176 cubre aplicaciones que van desde la distribución eléctrica básica hasta los sistemas RGB y RGBW, mediante construcciones específicas de dos, tres, cuatro y cinco conductores.
Para luminarias inteligentes, el modelo híbrido C283 combina un par DMX de 110 Ω con una línea de alimentación de 3 × 1,5 mm². El C284 incorpora un segundo canal DMX manteniendo la misma sección de potencia.
En aplicaciones que necesitan una mayor capacidad de corriente, el C290 integra dos líneas DMX y conductores de alimentación de 3 × 2,5 mm².
Los tres modelos pueden suministrarse con cubiertas de PVC blando para instalaciones interiores o con cubiertas de NBR destinadas a entornos exteriores y aplicaciones más exigentes. También están disponibles como soluciones premontadas de fábrica, como la serie NKDN83, equipada con conectores Neutrik preparados para instalaciones de exterior.
El cableado como parte del diseño del sistema
A medida que evoluciona la iluminación profesional, la selección del cableado exige considerar conjuntamente el comportamiento eléctrico, la resistencia mecánica y la eficiencia de instalación.
El rendimiento de un sistema ya no depende únicamente de la inteligencia o la potencia de sus luminarias. También está condicionado por la calidad, la configuración y la fiabilidad de la infraestructura que permite alimentarlas, controlarlas y conectarlas.
Tasker continúa desarrollando nuevos materiales y configuraciones de cable, además de soluciones personalizadas destinadas a responder a requisitos específicos de instalación. La compañía indica que puede fabricar cables a medida con plazos de producción y entrega que no superan habitualmente los 20 días laborables.
Su catálogo reúne más de 5.000 referencias, cuyas fichas técnicas pueden consultarse a través de la web de Tasker.
