En el P&J Live de Aberdeen, se han instalado 18 nuevos RigSwitch de Zero 88 como parte de un nuevo proyecto multimillonario con el fin de propagar eventos culturales y de entretenimiento con la última generación audiovisual.
La instalación ha sido facilitada por el Ayuntamiento de Aberdeen junto a Henry Boot Developments.

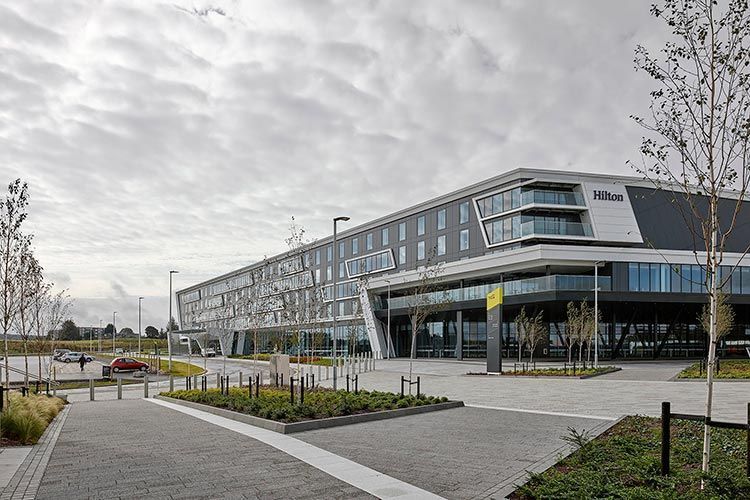

El diseño futurista del edificio fue obra del grupo arquitectónico Keppie y su puesta en marcha fue ejecutada por el Robertson Group. Para la infraestructura interior y técnica del edificio, se encargaron varias especificaciones a destacados consultores teatrales. Se les pidió el diseño de la sala C y de las salas de conferencias 1 y 2.
El concurso de la instalación lo ganó la empresa LSI Projects
Para las instalaciones LED, se requirió un cambio de la fuente energética, ya que estos tres espacios principales se basarían, fundamentalmente, en energía caliente. Por lo tanto, era necesario proporcionar un sistema seguro y rentable con el fin de controlar el consumo de energía asociado al uso del LED.
LSI Projects también ganó el concurso para el diseño de la infraestructura de cableado para los equipos AV y para la distribución energética y conexiones de fibra de estos espacios. Para ello, eligieron al RigSwitch como parte integral de la instalación.
Además, se suministraron dos variantes del RigSwitch (una versión con 24 y otra con 36 canales)
La versión de 36 canales fue especialmente diseñada para esta instalación y la de 24 (junto a la otra versión de 12) fue anteriormente presentada en la exposición PLASA 2019. RigSwitch ha sido creado para ofrecer soluciones energéticas adaptadas a espacios de distinto tamaño y por control remoto. Sus distintas versiones ofrecen opciones RCD o RCBO variables, así como un amplio abanico de interfaces de control.
La instalación fue supervisada in situ por Keith Rogers de Zero 88, en estrecha colaboración con Paul Barker de LSI Projects. Por otra parte, los 18 equipos RigSwitch están repartidos en grupos de seis por las tres zonas principales.

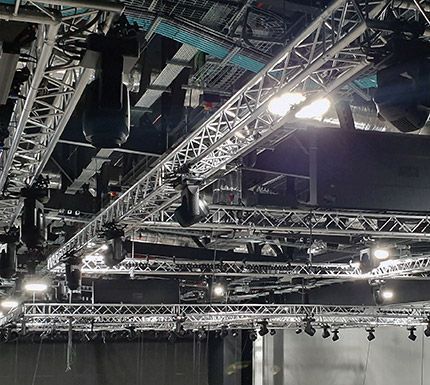

La sala C es un espacio amplio y singular, en cuyo techo pueden observarse 6 trusses rectangulares para colocar dispositivos de iluminación. Cada bastidor cuenta con un RigSwitch por truss, y con 24 tomas de corriente que pueden conmutarse.
Dos áreas pueden apreciarse en la sala de conferencias 1 (CS1), que también cuenta con seis trusses (dos en una parte de la sala y cuatro en la otra).
La CS2, por su parte, presenta tres áreas, contando cada una con dos trusses (seis en total)

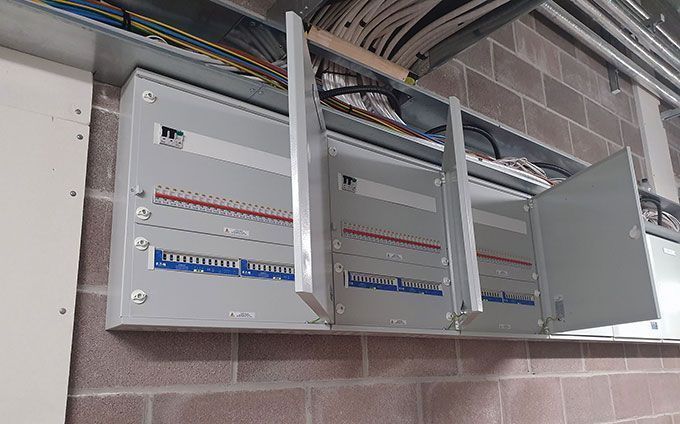

Todas las unidades de los sistemas RigSwitch se encuentran en zonas de servicio, repartidos por todo el edificio. Lo que se pretendía era que estuvieran lo más cerca posible de la instalación eléctrica, así como de las distintas salas de conmutación del edificio. De este modo lograron reducir el empleo de cables al máximo.
Todos los RigSwitch fueron configurados para una instalación y uso sencillos, contando cada circuito con un RCBO y espacio de sobra para las operaciones de conexión.
Los dispositivos presentan una capacidad nominal de 32A. Había 576 relés de enclavamiento (fabricados por Eaton) que funcionaron con una función de “encendido en cascada” para protegerlos de las interrupciones en las conexiones eléctricas.
Todas las zonas cuentan con las mismas interfaces y un panel simplificado desde el que puede controlarse todo

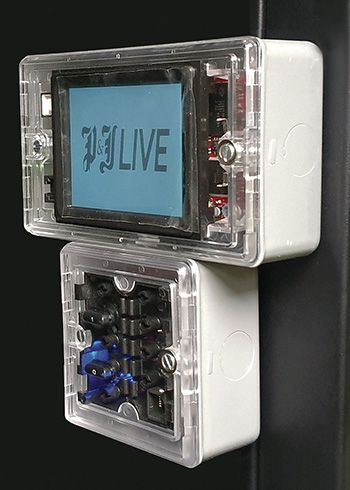

También se dispone de una pequeña pantalla táctil TSC30 para controlar y manipular los relés si es necesario. Esto permite el encendido y apagado exclusivo de una zona, en las áreas divididas de las salas 1 y 2.
Las interfaces de la sala C se encuentran en una sala de control que da al espacio, mientras que en las salas de conferencias se encuentran en el interior de un estante en las propias salas.
El control general es realizado por DMX aunque también cabe la posibilidad de realizarse mediante una consola de iluminación. Además, si en algún momento es necesatrio, el sistema se ha provisto de la posibilidad de conexión inalámbrica a otro sistema de mediante una pasarela EG2.
La posibilidad de personalizar la configuración en RigSwitch facilita, asimismo, un mayor de número de canales y opciones RCBO y AFDD (Dispositivos de Detección de Fallas de Arco). Sin duda alguna, su potencia está a la altura incluso de las situaciones más exigentes.
