Emelec VíasCom dispone de varias gamas de cables LED para distintas aplicaciones

Desde cinta plana y mangueras para tiradas RGB con 4 o 5 conductores para iluminación multicolor, hasta paralelos y mangueras transparentes para iluminación monocolor con dos conductores. A continuación se explicarán sus características y se mostrarán los distintos tipos de cables.

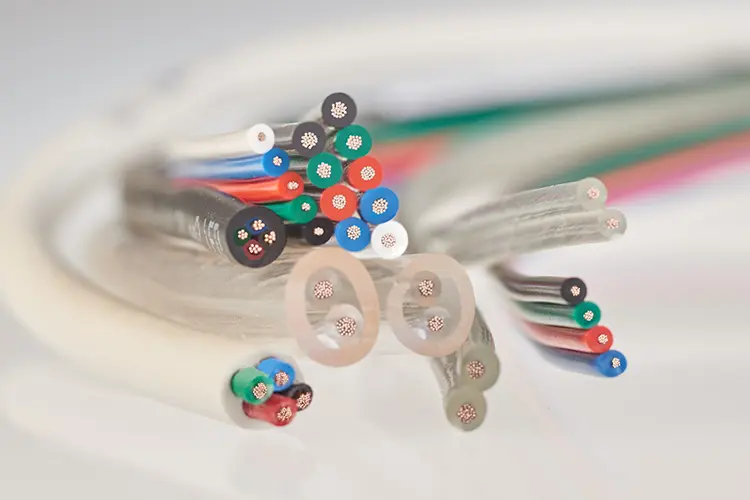

Descripción de los cables LED

Un cable para utilizar en iluminación Led está compuesto por dos o más conductores dependiendo de los colores que se quieran alimentar. De ahí que se clasifiquen en dos grupos principales, entre si son monocolor o multicolor (RGB).

Los monocolor necesitan de cables con 2 conductores mientras que los RGB necesitan 4, tres para los colores rojo, verde y azul y otro (conductor negro) para alimentar los 12/24 V también indicado como positivo. También existe el caso de que se utilice RGB + W (Rojo-Verde-Azul + Blanco), en esta situación se utilizan 5 conductores, los cuatro indicados para los colores y el negro para el positivo.

Estos cables utilizan conductores de cobre o cobre estañado para ofrecer una gran conductividad a la vez que facilitan la soldadura. Las cubiertas son de PVC flexible para facilitar el montaje e instalación.

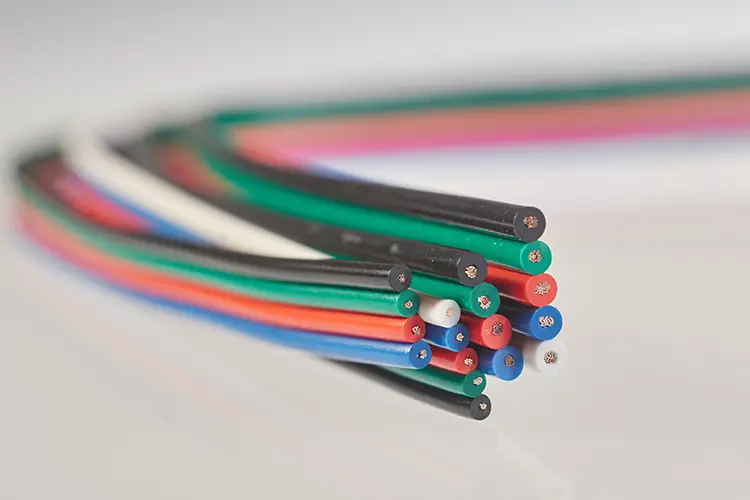

Cintas Planas RGB

Se dispone de cables para el conexionado Led RGB con versiones de 4 y de 5 conductores para utilizar en tiras led RGB o RGB+W, respectivamente. El color de las cubiertas ayuda a identificar el uso de cada conductor. Para cada modelo se dispone de las siguientes secciones:

• Q10-426 (4 conductores de 26AWG)
• Q10-424 (4 conductores de 24AWG)
• Q10-422 (4 conductores de 22AWG)
• Q10-420 (4 conductores de 20AWG)
• Q10-526 (5 conductores de 26AWG)
• Q10-524 (5 conductores de 24AWG)
• Q10-522 (5 conductores de 22AWG)
• Q10-520 (5 conductores de 20AWG)

Mangueras RGB

Además de cintas planas, hay también de mangueras con conductores RGB para señales de LED de 4 conductores y como novedad en breve se incorporarán las mismas mangueras en versión de 5 conductores. Ambos en secciones de 0,20 y 0,50 mm² y cubiertas de color negro o blanco. El color de las cubiertas interiores ayuda a identificar el uso de cada conductor. Se trata de unas mangueras con cubierta extra flexible y muy agradable al tacto.

• Q2-572 y Q2-572N (2 conductores de 0,20 mm²)
• Q2-582 y Q2-582N (2 conductores de 0,50 mm²)
• Q2-582HF y Q2-582NHF (2 conductores de 0,50 mm² FRLSZH)
• Q2-570 y Q2-570N (4 conductores de 0,20 mm²)
• Q2-580 y Q2-580N (4 conductores de 0,50 mm²)
• Q2-575 y Q2-575N (5 conductores de 0,20 mm²)
• Q2-585 y Q2-585N (5 conductores de 0,50 mm²)

Paralelos transparentes

Para el conexionado de Led Monocolor se dispone de esta serie paralela transparente en diferentes secciones según cada necesidad. Uno de los dos conductores está marcado con una línea blanca para identificar su polaridad. Cables flexibles y de atractivo diseño, agradables a la vista, para ser colocados en cualquier superficie o lugar.

• Q600/022 (0,22 mm²)
• Q600/050 (0,50 mm²)
• Q600/075 (0,75 mm²)
• Q600/150 (1,50 mm²)

Manguera con cubiertas transparentes

Mangueras transparentes formadas por conductores de cobre estañado ligeramente twisteados en su interior, lo que juntamente con el PVC utilizado confiere al cable de gran flexibilidad. Están disponibles las versiones con sección de 0,50 y 0,75 mm². Uno de los dos conductores está marcado con una línea blanca para identificar su polaridad. Se destaca, además, su atractivo y elegante diseño.

• Q295/050 (0,50 mm²)
• Q295/075 (0,75 mm²)
