El auditorio principal del Teatro Baluarte, con capacidad para 1.600 personas, presentaba un desafío clásico de sonido: lograr una cobertura uniforme en una profundidad de 40 metros sin utilizar sistemas de retardo, y al mismo tiempo adaptarse a una programación que abarca desde orquestas clásicas hasta conciertos de rock contemporáneo.
La acústica reverberante del recinto y la necesidad de mantener una presentación escénica limpia –esencial para actuaciones de flamenco y música clásica– exigían una solución capaz de ofrecer sonido de nivel profesional tipo gira, dentro de estrictas limitaciones estéticas.
El Palacio de Congresos Baluarte, ubicado junto a la Ciudadela del siglo XVI de Pamplona, es el principal centro cultural de Navarra, con 63.000 metros cuadrados dedicados a conferencias y espectáculos. Las propiedades acústicas del auditorio principal y su diversa programación –desde la banda pop-rock madrileña Morgan hasta el violinista Ara Malikian– requerían un sistema capaz de responder a necesidades sonoras muy distintas, manteniendo siempre la inteligibilidad en todo el espacio.
La configuración L2D aborda los requerimientos de cobertura y control cardioide
Earpro, distribuidor de L-Acoustics en España, trabajó junto al equipo de L-Acoustics para diseñar una solución basada en line arrays L2D. La integración fue realizada por Telesonic, una empresa española reconocida por su experiencia en instalaciones audiovisuales de alta gama.
La tecnología cardioide integrada del sistema fue esencial para controlar la acústica del espacio reverberante, mientras que el formato compacto cumplía con los requisitos estéticos del escenario. Las experiencias previas positivas del recinto con sistemas de alquiler de L-Acoustics, como Kara II, ya habían generado familiaridad con la marca. Sin embargo, la elección del L2D fue impulsada por criterios adicionales más allá del rendimiento sonoro. Como parte del Baluarte's Strategic Project 23–30, centrado en la digitalización y la sostenibilidad, el recinto priorizó tecnologías respetuosas con el medio ambiente sin sacrificar la excelencia sonora.
La instalación del L2D representa también un paso importante en nuestro compromiso medioambiental, ya que hablamos de un sistema eficiente y ecológico, explica Eduardo Nanclares, director de sostenibilidad y calidad de NICDO y responsable de operaciones en Baluarte.
El diseño sostenible de la serie L –que requiere un 30% menos de madera, un 60% menos de acero, utiliza un 56% menos de pintura y es un 25% más ligero que sistemas comparables– encajó a la perfección con la filosofía verde del recinto.
Una demostración in situ confirmó que la configuración L2D podía ofrecer cobertura de nivel profesional, respetando los límites presupuestarios, las restricciones espaciales y los objetivos de sostenibilidad.
Soundvision resuelve tres desafíos clave de diseño
La acústica digital a través del software Soundvision abordó los principales obstáculos técnicos del proyecto: lograr una presión sonora (SPL) uniforme en los 40 metros de profundidad sin sistemas de retardo; equilibrar la proyección directa del sonido con la gestión de reflexiones en un espacio altamente reverberante; y mantener niveles adecuados en las últimas filas sin interferir con la visibilidad ni romper la estética arquitectónica.
Las capacidades de modelado de Soundvision fueron esenciales. No podríamos haber demostrado cuán eficaz sería una configuración L2 tan compacta en un espacio de esta escala sin ese nivel de precisión predictiva, explica Luc Espinach, especialista en producto de audio en Earpro.
Se analizaron múltiples configuraciones antes de confirmar que la solución L2D era la óptima para las necesidades acústicas y operativas del recinto.
Arquitectura del sistema: arrays L2D con configuración de subwoofers KS21

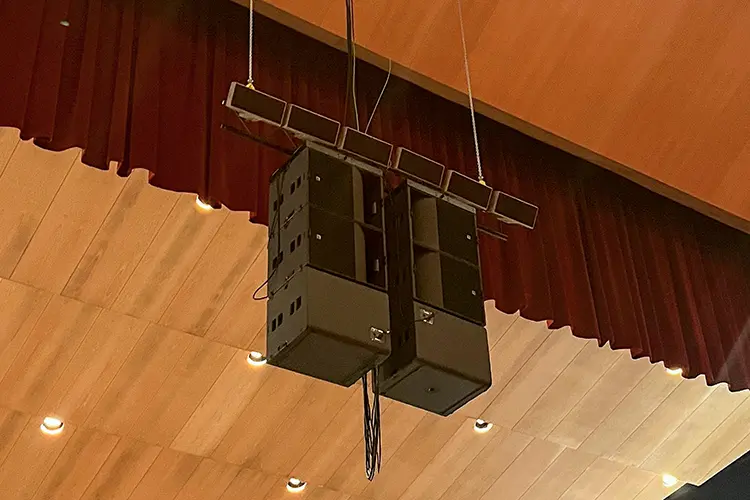

El sistema principal consta de arrays L/R con un L2D por lado, configurado en modo supercardioide para maximizar el rechazo en el escenario, con ángulos Panflex a 90 grados, orientados hacia adentro para minimizar las reflexiones laterales. El refuerzo de bajas frecuencias proviene de un array central suspendido de seisubwoofers KS21, organizados en dos grupos de tres en configuración cardioide. Estos pueden reconfigurarse como stacks izquierdo-derecho para conciertos específicos.
Cuatro X8 colocados en el borde del escenario actúan como front-fill, mientras que otros cuatro X12 apilados a izquierda y derecha del escenario proporcionan in-fill. El sistema opera sobre Milan-AVB, con un procesador P1 gestionando la conexión entre la mesa de mezclas y los amplificadores LA7.16i instalados en el rack del recinto.
Validación del rendimiento en conciertos y feedback del usuario
El éxito de la instalación se confirmó durante una de las primeras actuaciones posteriores a la puesta en marcha: un concierto de la banda Morgan. "La guía y apoyo del equipo de L-Acoustics, especialmente del ingeniero Tom Laveuf, fue crucial para el éxito del proyecto", continúa Espinach. El feedback del equipo técnico del recinto, la banda y el público fue excelente, con comentarios específicos sobre la uniformidad, claridad e inteligibilidad del sistema.
La eficiencia del sistema va más allá del rendimiento sonoro: la instalación del L2D se completó un 68% más rápido que con sistemas tradicionales, contribuyendo a una implementación más ágil y sostenible.
Según Nanclares, el sistema "refuerza la estrategia futura de Baluarte alineada con la sostenibilidad y la innovación", representando lo que el recinto describe como "un sistema eficiente y respetuoso con el medio ambiente", que mantiene los más altos estándares acústicos y respalda su compromiso ecológico.
La combinación del L2D de capacidad de largo alcance, formato compacto y tecnología cardioide integrada ha proporcionado a Baluarte una solución de audio preparada para el futuro, que respalda su misión como destino cultural y congresual en el norte de España, concluye Espinach.
Imágenes:

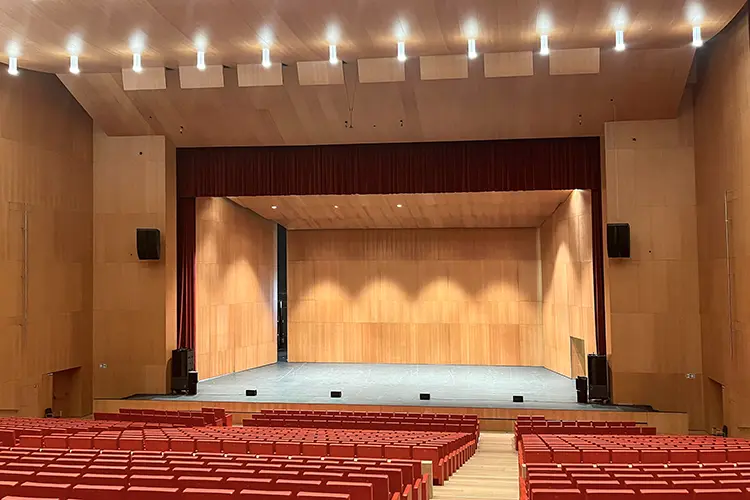

- LA_Teatro_Baluarte_01 - El auditorio principal del Teatro Baluarte ahora cuenta con un sistema de sonido profesional L Series de L-Acoustics.

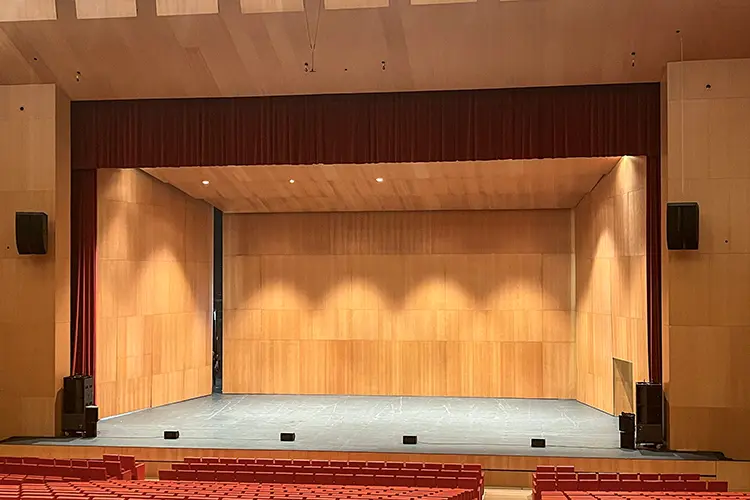

- LA_Teatro_Baluarte_02 – La configuración L2D de L-Acoustics ofrece cobertura de nivel profesional cumpliendo con los requisitos presupuestarios, espaciales y de sostenibilidad.

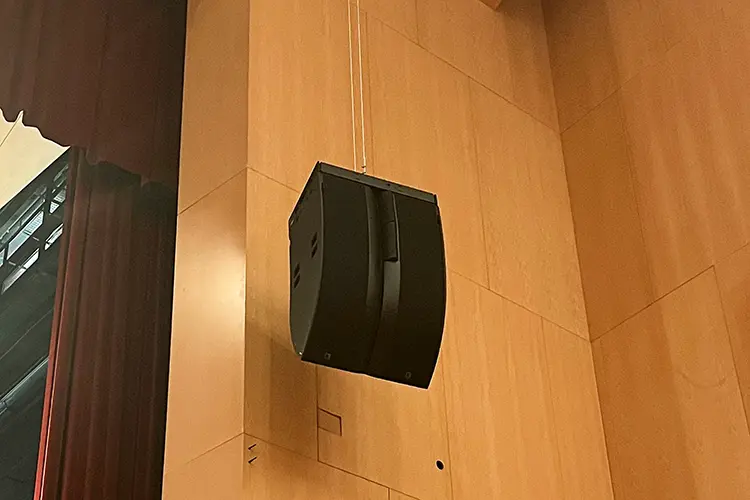

- LA_Teatro_Baluarte_03 – La serie L de L-Acoustics refuerza la estrategia de sostenibilidad e innovación de Baluarte.
- LA_Teatro_Baluarte_04 – La combinación de alcance extendido, formato compacto y tecnología cardioide integrada de la serie L ha proporcionado a Baluarte una solución de audio preparada para el futuro.
